JSP ultrafin pulverklassifisering

Produktfordeler

(1) Bruken av JSP-seriens ultrafine pulverklassifisering skaper de nødvendige forholdene for produksjon av ultrafine pulverprodukter med høy overflatevekt. JSP-seriens ultrafine pulverklassifisering har høyere klassifiseringsnøyaktighet for ultrafint pulver, og partikkelstørrelsen på pulveret kan justeres vilkårlig innenfor området 1 ~ 20μm. Finhetsområdet for ikke-mineral ultrafint pulvertilberedning er: 650m/kg~1000m/kg. Utstyrt med en høyeffektiv kulemølle, er materialtemperaturen under materialbehandlingen lavere enn 110 ℃, og slipeeffektiviteten er høyere.

(2) Klassifiseringseffektiviteten til klassifiseringen når mer enn 80%. På grunn av den høye pulvervalgeffektiviteten økes produksjonskapasiteten til sorteringssystemet kraftig. Sammenlignet med slipe- og sorteringssystemet med åpen krets, kan det øke produksjonen med 25% ~ 50%; økningen øker med nedgangen i finhet.

(3) Strømforbruket er redusert. Enhetens strømforbruk til systemslipingen kan reduseres med 20% ~ 30% sammenlignet med slipesystemet med åpen krets. (4) Rene utslipp, høy grad av høflighet, enkel prosessflyt. Systemet bruker høyeffektivt mikropulveroppsamlingsutstyr, og full undertrykksdrift gjør at støvutslippet (under standardforhold) er mindre enn 10 mg/㎡.

(5) Det unikt utformede klassifiseringsstrømningsfeltet og det vertikale klassifiseringshjulet kan klassifisere produktpartikkelstørrelsen, redusere friksjonen mellom pulveret og klassifiseringshjulet og i stor grad forlenge levetiden til klassifiseringshjulet.

(6) Materialkontaktdelen bruker keramisk eller austenittisk rustfritt stål for slitestyrke, og den avrundede hjørnedesignen unngår energiforbruk forårsaket av virvelstrømmer. Væskemotstanden reduseres og slitasjen reduseres kraftig. Den oppfyller GMP-kravene.

Arbeidsprinsipp

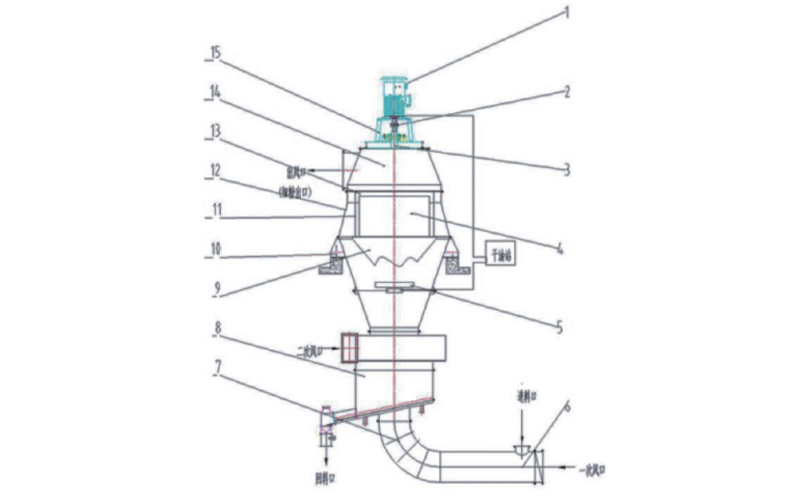

Huset består av øvre og nedre kjegler, et tetningsdeksel og en askebeholder. Huset er utstyrt med støtteplater, ledeskovler og lufttetninger. Inspeksjonsdører er plassert på sidene og toppen av huset. Den øvre delen av huset bærer vekten av motoren, reduksjonen og støtter koblet til klassifisererens hovedaksel.

Den roterende delen består av rotoren, koblingen og hovedakselen. Rotoren er festet til hovedakselen, som roterer gjennom girkassen. Rotoren er kjernen i klassifikatoren. Hovedakselen og lagrene er montert på en hovedakselhylse. Lagrene er smurt med tørr olje og forseglet med en gummiskjelett-oljetetning.

Jordmaterialet føres inn i klassifisererens innløp, hvor det spres av primærluftstrømmen og føres mellom ledeskovlene og rotoren. Klassifisering skjer innenfor den roterende luftstrømmen, primært basert på balansen mellom sentrifugalkraft og sentripetalkraften til den roterende luftstrømmen, for å oppnå effektiv klassifisering. Det sekundære luftinntaket fungerer som luftinntaket til luftspredningsanordningen. Grove partikler strømmer nedover i enheten, hvor de spres og separeres av den sekundære luftstrømmen ved ledeskovlene. Uvalgte fine partikler bæres oppover av luftstrømmen og går inn i den primære separasjonssonen igjen. Ytterligere grove partikler som strømmer nedover passerer gjennom beholderen og separeres videre av tertiærluften, som ytterligere fjerner eventuelle fine partikler blandet med det grove pulveret. Det valgte grove pulveret slippes ut gjennom utløpet for grovt pulver. Det fine pulveret slippes ut gjennom rotorsenteret sammen med luften gjennom et buet rør og samles opp i en støvoppsamler som ferdig produkt.

Denne maskinen opererer under undertrykk, og separasjonsluften kan være støvbelastet luft, uteluft eller en blanding av de to. Primær- og sekundærgassene kommer inn i klassifisereren fra deres respektive luftinntak, danner virvler gjennom de faste ledebladene i en viss vinkel og rotorens gitter, og tertiærluften blåses inn i klassifisereren fra den nedre delen av luftstrømspredningsanordningen.
