Trippeltrommel tørketrommel

Produktfordeler

Teleskopiske tretrommels tørketromler brukes først og fremst til tørking av granulære materialer innenfor et visst fuktighets- og partikkelstørrelsesområde. Disse inkluderer gul sand brukt i tørrblandingsmørtelindustrien, ulike støpesand brukt i støperiindustrien, masovnslagg brukt i byggemateriale- og sementindustrien, småkornet leire og småpartikkelmaterialer brukt i kjemisk industri som er kjemisk stabile og motstandsdyktige mot høye temperaturer og støv. Avhengig av de endelige fuktighetskravene til ulike industrier, kan fuktighetsinnholdet i de tørkede materialene reduseres til under 1-0,5 %.

Materialer som kommer inn i tørketrommelen skal ikke feste seg til trommelveggene eller løfteplaten. Temperaturen på varmevekslergassen som kommer inn i tørketrommelen bør ikke overstige 750°C. Hvis høytemperaturtørking er nødvendig, kan den indre trommelen og løfteplaten ved tørketrommelinngangen være konstruert av varmebestandig stål.

Teleskopiske tørketromler med tre trommel har en kompakt struktur og et lite fotavtrykk, og krever bare halvparten av plassen til en tørketrommel med én trommel med samme effekt. De tilbyr også pålitelig drift, lavt energiforbruk og høy termisk effektivitet. De gir utmerkede tørkeresultater, er lett automatiserte og krever minimal operatørintervensjon.

Arbeidsprinsipp

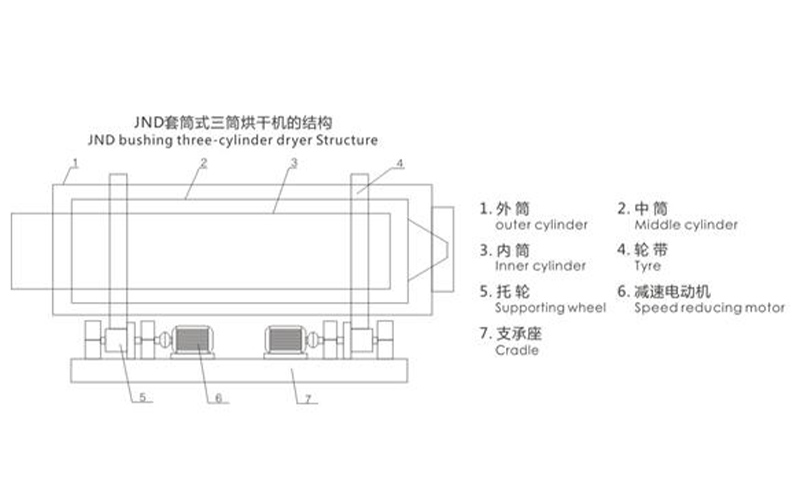

Tørkeprosessen til en teleskopisk tørketromler med tre trommel er som følger: materialet som skal tørkes mates inn i tørketrommelens indre trommel ved mateenden. Materialet kommer inn i den indre trommelen gjennom spiralføringsplaten inne i trommelen, som er utstyrt med en rekke spiralløfteplater. Når trommelen roterer, løftes materialet kontinuerlig og flyttes i lengderetningen av løfteplatene. Når den når venstre ende av den indre trommelen, faller materialet ned i den midterste trommelen under sin egen vekt. Ved å passere styreplatene skyver trommelens rotasjon materialet tilbake i den midterste trommelen. Løfteplatene i den midterste trommelen beveger materialet mot høyre til det når høyre ende av den midterste trommelen, hvor det faller under sin egen vekt inn i den ytre trommelen. På samme måte avleder spiralløfteplatene i den ytre trommelen materialet og beveger det mot venstre til det når venstre ende av den ytre trommelen. Føreplatene slipper deretter materialet ned i utløpstrommelen. De tre konsentriske tromlene (1, 2 og 3) til tørketrommelen er utstyrt med varierende antall og vinkler av buede spiralløfteplater. Føringsplater er plassert i endene av hver trommel. Hoveddelen av den teleskopiske tørketrommelen med tre trommel er drevet av to reduksjonsmotorer 6, som hver driver to drivruller 5 i hver ende, noe som får beltet 4 til å rotere rundt midten. Når det våte materialet mates inn i innløpet til den indre trommelen 3 via materen (innløpsrøret), skyves det raskt mot spiralløfteplaten av en spiralføringsplate. Når trommelen roterer, løftes materialet av spiralløfteplaten inne i trommelen, kontinuerlig tumler, sprer seg og beveger seg i lengderetningen mot utløpsenden. Samtidig kommer varm luft fra den varme masovnen inn i den indre trommelen 3, den midterste trommelen 2 og den ytre trommelen 1 suksessivt og gjennomgår intens varmeveksling med materialet. Fordi metallstålplaten leder varme raskere enn materialet som tørkes, varmes stålplaten og løfteplaten opp først. Denne varmen overføres så til materialet gjennom ledning og stråling. Temperaturen på det oppvarmede materialet stiger. Når temperaturen når et punkt hvor vann fordamper, separeres vanndampen fra materialet og passerer sammen med røyken gjennom en støvsamler og slippes ut i atmosfæren, og oppnår dermed ønsket tørkeeffekt.

Tekniske spesifikasjoner
